Выездная диагностика и дефектовка промышленных ДГУ и компрессоров
Инструментальное обследование дизельных генераторных установок и компрессоров мощностью от 60 до 2500 кВА прямо на вашем объекте. Без демонтажа, без трала, без остановки производства. Дефектовочная ведомость передаётся в день выезда.
Для кого эта статья
10+
лет в отрасли
100%
решение на месте
Склад
запчастей в Москве
Контроллер ДГУ выдаёт ошибку или генератор не берёт полную нагрузку?
Инженер КЭТ выедет на объект в Москве и Подмосковье в течение 2 часов.
Суть за 30 секунд
Промышленная дефектовка — это не визуальный осмотр. Инженер КЭТ приезжает с мобильной лабораторией, подключается к контроллеру ДГУ через VODIA 4 или EST SPI2, замеряет компрессию, давление масла, сопротивление изоляции альтернатора и температуру выхлопа под нагрузкой.
Проблема: скрытый износ не виден без инструментальной проверки
Метод: диагностика под нагрузкой + анализ масла + компьютерный съём данных
Результат: дефектовочная ведомость с перечнем дефектов и сметой в день выезда
Ключевые цифры
150 000
рублей в час — минимальные потери при простое производства в Московском регионе
60%
рост вероятности задиров ЦПГ при пропуске дефектовки после 2000 моточасов
30–40%
экономия бюджета при выездной дефектовке по сравнению с транспортировкой ДГУ на стационарный стенд
4–8 ч
полный цикл дефектовки ДГУ 250–750 кВА на объекте заказчика включая нагрузочное испытание
1 из 3
отказов ДГУ при реальном пропадании питания вызван неисправностью АВР, а не двигателем
200x
разница между стоимостью плановой дефектовки и ценой капитального ремонта после аварийного отказа
Запросите смету на выездную дефектовку вашего оборудования
Укажите марку ДГУ или компрессора, мощность и адрес объекта — инженер рассчитает стоимость в течение часа.
ГОСТ 18353-79
Неразрушающий
контроль
Что такое выездная дефектовка и чем она отличается от осмотра
Дефектовка (дефектация) — инструментальное освидетельствование узлов и агрегатов с целью определения фактического технического состояния, остаточного ресурса и объёма необходимых ремонтных работ. Проводится согласно ГОСТ 18353-79 и руководящим документам производителей: Cummins Service Manual, Perkins SPI2, Kaeser Service Documentation.
Выездная дефектовка — это полный комплекс обследований непосредственно на объекте заказчика с применением специализированного ПО и нагрузочного оборудования, без снятия агрегата с фундамента.
«Осмотр» подрядчика
- Визуальная проверка без приборов
- Нет параметров контроллера
- Нет замеров изоляции и компрессии
- Документ не выдаётся
- «Всё нормально» — до поломки
Дефектовка КЭТ
- Параметрический контроль с приборами
- Съём данных с контроллера DSE/ComAp
- Мегаомметр, компрессометр, пирометр
- Нагрузочное испытание до 100% номинала
- Дефектовочная ведомость в день выезда
Дефектовка ДГУ — это не «посмотреть и пощупать». Это замер компрессии по цилиндрам (норма Cummins QSX15: 26–28 бар, отбраковка при значении ниже 20 бар), анализ масла на содержание железа, меди и алюминия, замер сопротивления изоляции обмоток альтернатора мегаомметром при 500 В. Только совокупность этих данных даёт реальную картину состояния двигателя.
Главный инженер Сервисцентра «КЭТ»

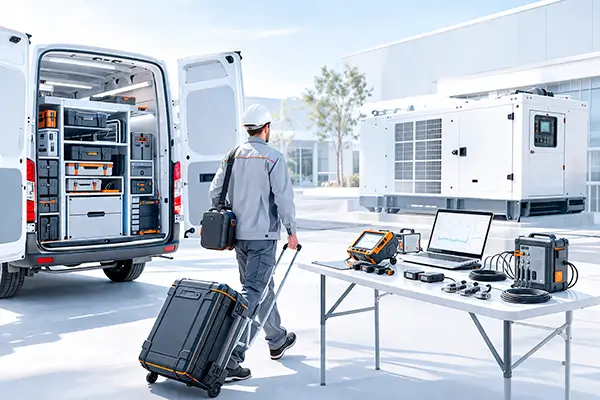

Мобильная лаборатория КЭТ
VODIA 4 / EST SPI2
Диагностическое ПО Cummins, Perkins — полный съём параметров и архива ошибок контроллера
Нагрузочные блоки
Мобильные резисторные load banks суммарной мощностью до 1250 кВА для испытания под нагрузкой
Мегаомметр Fluke 1587
Замер сопротивления изоляции обмоток статора и ротора при напряжении 500 В и 1000 В
Анализатор сети Hioki
Контроль асимметрии напряжений по фазам, качество электроэнергии, параметры нагрузки
Нужна дефектовочная ведомость для страховщика или банка?
КЭТ выдаёт официальный документ с подписью инженера — принимается страховыми компаниями и лизингодателями.
Сколько стоит игнорирование диагностики
Один незапланированный отказ ДГУ или компрессора обходится предприятию в сотни раз дороже планового обслуживания. Ниже — реальная экономика для типичных объектов Московского региона.
| Тип объекта | Мощность ДГУ | Потери при простое | Стоимость дефектовки КЭТ | Разница |
|---|---|---|---|---|
| Логистический склад класса А | 250–500 кВА | от 150 000 ₽/час | от 25 000 ₽ | ×6 за 1 час |
| Завод непрерывного производства | 500–1500 кВА | от 800 000 ₽/час | от 45 000 ₽ | ×18 за 1 час |
| Центр обработки данных (ЦОД) | 500–2500 кВА | от 3 000 000 ₽/час | от 60 000 ₽ | ×50 за 1 час |
| Торговый комплекс | 300–800 кВА | от 200 000 ₽/час | от 35 000 ₽ | ×6 за 1 час |
Стоимость простоя рассчитана по данным промышленного рынка Московского региона. Дефектовка раз в 12 месяцев в 200–400 раз дешевле одного часа непредвиденного простоя.
Без плановой дефектовки
Скрытый износ нарастает незаметно
Содержание железа в масле превысило 380 ppm при норме 150 ppm — вкладыши изнашиваются. Это не видно без анализа.
Аварийный отказ в критический момент
Пятница, 23:47 — контроллер DSE7320 выдаёт ошибку E024. ДГУ не берёт нагрузку. Производство останавливается с понедельника.
Капитальный ремонт двигателя
Задир шатунного вкладыша, расточка блока, замена поршневой группы. Стоимость ремонта Cummins QSX15: 1,8–2,5 млн рублей.
Итог: 3–4 недели простоя
Потери производства при суточном простое завода: от 3,5 млн рублей. Плюс капремонт 2,5 млн — итого свыше 6 млн рублей.
С выездной дефектовкой КЭТ
Плановая дефектовка раз в год
Инженер КЭТ приезжает с мобильной лабораторией. Анализ масла фиксирует повышение Fe: 320 ppm — требует внимания.
Дефект выявлен — решение принято
Дефектовочная ведомость классифицирует дефект как «Срочно». Согласована дата планового ремонта без остановки производства.
Текущий ремонт в удобное время
Замена вкладышей, промывка масляной системы, внеплановая замена масла. Стоимость: 280 000 рублей. Срок: 2 дня.
Итог: производство не останавливалось
Общие затраты: 45 000 ₽ (дефектовка) + 280 000 ₽ (ремонт) = 325 000 рублей. Экономия по сравнению с аварийным сценарием — более 5,7 млн рублей.
Выездная дефектовка раз в год стоит в 200–400 раз меньше одного часа непредвиденного простоя.
Это не маркетинговый тезис — это арифметика. Капитальный ремонт задранной ЦПГ двигателя Cummins QSX15 или KTA50 обходится в 1,5–4,5 млн рублей и занимает 3–6 недель. Своевременная дефектовка позволяет перейти к текущему ремонту за 15–20% этой суммы — пока износ ещё обратим.
Стоимость капитального ремонта при аварийном отказе
Cummins QSX15
1,8–2,5 млн ₽
Срок ремонта: 3–4 недели
Perkins 2806 / 4006
2,0–3,2 млн ₽
Срок ремонта: 4–5 недель
Volvo Penta TAD1641
1,5–2,8 млн ₽
Срок ремонта: 3–5 недель
Кап. ремонт Kaeser / IR
0,8–1,6 млн ₽
Срок ремонта: 2–3 недели
Плановая дефектовка КЭТ — от 25 000 ₽. Капремонт после аварии — от 1 800 000 ₽.
Заключите договор на ТО — стоимость первой дефектовки включается в счёт первого технического обслуживания.
10 сигналов, что пора вызывать инженера на объект
Ниже перечислены признаки, при которых плановая дефектовка должна быть проведена немедленно — не по графику, а по факту появления симптома. Каждый из них указывает на начало деградации одного или нескольких узлов агрегата.
Повышение температуры охлаждающей жидкости
Стрелка температуры систематически уходит в зону 95–105°C при штатной нагрузке.
Узлы под подозрением: термостат, помпа, теплообменник, крыльчатка вентилятораЧёрный или синий дым из выхлопа
Постоянное дымление при выходе на рабочий режим — признак богатой смеси или износа ЦПГ.
Чёрный — ТНВД, форсунки, турбина; Синий — угар масла, маслосъёмные кольцаНестабильное напряжение на выходе альтернатора
Отклонение напряжения от 220/380 В более чем на ±5% при постоянной нагрузке.
Регулятор AVR, щётки и контактные кольца, обмотки статора и ротораПовышенный расход или потемнение масла
Угар масла более 0,5% от объёма топлива или почернение масла до замены регламентного срока.
Маслосъёмные кольца, сальники, прокладка ГБЦ, вентиляция картераПосторонние стуки и вибрации
Металлический стук при запуске, нарастающие вибрации на холостом ходу или под нагрузкой.
Шатунные/коренные вкладыши, муфта сцепления, демпфер гасителя крутильных колебанийКоды ошибок на контроллере DSE или ComAp
Любые активные или исторические ошибки в памяти контроллера — сигнал для инструментального разбора.
Требуется считывание через VODIA / EST SPI2 с расшифровкой по Service ManualДостижение 2000+ моточасов без документальной дефектовки
Каждые 2000 моточасов — регламентный рубеж для полной дефектовки ДГУ независимо от наличия симптомов.
Плановое мероприятие по Cummins и Perkins Planned Maintenance ProgramТрудный запуск при отрицательных температурах
Попытки запуска более 3 раз при температуре ниже -10°C — признак проблем с предпусковым подогревателем или АКБ.
Свечи накала, система предпускового подогрева, ёмкость АКБ, стартерПадение давления воздуха у компрессора
Рабочее давление ниже паспортного на 15% и более при нормальной нагрузке — износ ротора или межступенчатые утечки.
Винтовой блок, клапаны минимального давления, маслоотделитель, уплотненияАВР не сработал при тестовом отключении питания
Отказ автоматики ввода резерва при контрольном переключении — критическая неисправность, требующая немедленного выезда.
Контактор АВР, программа контроллера, цепи управления, время откликаРегламент плановой дефектовки по производителям
| Производитель / модель | Плановый интервал | Внеплановая дефектовка | Документ-основание |
|---|---|---|---|
| Cummins QSX15 / KTA50 | каждые 2 000 м/ч или 1 год | при любом симптоме из списка выше | Cummins Planned Maintenance |
| Perkins 2806 / 4006 / 4016 | каждые 1 500 м/ч или 1 год | при любом симптоме из списка выше | Perkins SPI2 Service Manual |
| Volvo Penta TAD1641 / TAD1642 | каждые 2 000 м/ч или 1 год | при любом симптоме из списка выше | Volvo Penta Workshop Manual |
| Kaeser BSD / CS / SK | каждые 3 000 м/ч или 1 год | при падении давления, перегреве | Kaeser Service Documentation |
| Ingersoll Rand R-series / UP-6 | каждые 2 000 м/ч или 1 год | при любом симптоме из списка выше | IR Maintenance Manual |
Узнали один из симптомов на своём объекте?
Не ждите отказа. Инженер КЭТ приедет с мобильной лабораторией, подключится к контроллеру и выдаст дефектовочную ведомость в день выезда.
Как проходит выездная дефектовка на вашем объекте
Инженер КЭТ работает по утверждённому протоколу дефектации. Каждый шаг зафиксирован, каждый параметр занесён в ведомость. Никаких устных заключений — только документ с цифрами, допусками и классификацией дефектов.
Сбор сведений и подготовка к выезду
До приезда на объект инженер запрашивает паспорт ДГУ или компрессора, журнал наработки в моточасах, историю предыдущих ТО и перечень симптомов. На основании данных формируется список контрольных параметров и подбирается оснастка из мобильной лаборатории.
Визуальный и органолептический осмотр
Первый этап — обследование без включения агрегата: состояние рам, виброизоляторов, топливных магистралей, системы охлаждения, щёток альтернатора, кабельных подключений, уровня и цвета масла, антифриза, электролита АКБ. Фотофиксация всех видимых дефектов.
Подключение к контроллеру и считывание данных
Специалист подключается к контроллеру DSE, ComAp или Deepsea через диагностическое ПО VODIA 4 (Cummins) или EST SPI2 (Perkins). Считываются архив аварийных событий, часы наработки по узлам, текущие параметры давления масла, температуры ОЖ, напряжений, токов и частоты вращения. Сохраняется полный дамп данных.
Параметрический контроль под нагрузкой
К зажимам ДГУ подключаются мобильные нагрузочные блоки (load bank). Нагрузка поднимается ступенями: 25%, 50%, 75%, 100% номинальной мощности. На каждой ступени фиксируются: напряжение по фазам, частота, ток, температура ОЖ, давление масла, температура выхлопных газов, вибрация на подшипниках. Анализатор сети Hioki 3196 записывает форму тока и коэффициент нелинейных искажений (THD).
Измерение изоляции и компрессии
Мегаомметром Fluke 1587 измеряется сопротивление изоляции обмоток статора и ротора альтернатора при 500 В и 1000 В. Норма для исправного альтернатора: не менее 1 МОм при 500 В. Значения ниже 0,5 МОм — аварийная ситуация, недопустимая для запуска. Компрессометром замеряется давление в цилиндрах двигателя. Разброс между цилиндрами более 15% от среднего — признак неравномерного износа ЦПГ.
Экспресс-анализ масла и антифриза
Отбирается проба масла объёмом 50 мл для экспресс-анализа спектрометром на содержание металлов (Fe, Cu, Al, Cr). Превышение нормы железа (более 150 ppm для Cummins) указывает на износ цилиндровой группы или коренных вкладышей. Дополнительно — контроль pH антифриза (норма 7,5–11) и содержание гликоля в масле (признак пробоя прокладки ГБЦ).
Оформление дефектовочной ведомости и сметы
По итогам всех замеров составляется дефектовочная ведомость: перечень выявленных дефектов, классификация по степени критичности (Критично / Срочно / Плановый ремонт / Норма), рекомендуемые сроки устранения, перечень необходимых запчастей и предварительная смета ремонта. Документ подписывается инженером и передаётся заказчику в день выезда.
Контрольные нормы
- Компрессия Cummins QSX15 26–28 бар
- Мин. допустимая компрессия 20 бар
- Изоляция обмоток (норма) > 1 МОм
- Изоляция (аварийный уровень) < 0,5 МОм
- Fe в масле (норма Cummins) < 150 ppm
- Cu в масле < 20 ppm
- Отклонение напряжения ± 5% от ном.
- Разброс компрессии по цилиндрам < 15%
Состав дефектовочной ведомости КЭТ
Получите дефектовочную ведомость с подписью инженера в день выезда
Документ принимается страховщиками, лизингодателями и используется как основание для планирования бюджета ремонтов на год вперёд.
Выездная дефектовка против отправки оборудования на стационарный стенд
Энергетики предприятий нередко сталкиваются с выбором: ждать, пока сервис приедет сам, или отправить агрегат в мастерскую. Ниже — разбор каждого сценария с реальными цифрами по Московскому региону.
| Критерий | Выездная дефектовка КЭТ | Отправка в стационарную мастерскую |
|---|---|---|
| Остановка производства |
Нет
ДГУ остаётся на объекте в рабочем состоянии |
3–14 дней
объект без резервного питания на всё время отсутствия агрегата |
| Стоимость транспортировки |
0 ₽
инженер приезжает к вам |
80 000–250 000 ₽
спецтрал для ДГУ 5–15 тонн туда и обратно |
| Риски при транспортировке | Отсутствуют |
Высокие
механические повреждения, утечки топлива, ответственность при ДТП |
| Достоверность диагностики |
Максимальная
параметры снимаются в реальных условиях эксплуатации объекта |
Частичная
стендовые условия отличаются от реальных — часть симптомов не воспроизводится |
| Срок получения ведомости | В день выезда |
5–15 рабочих дней
с учётом логистики и очереди в мастерской |
| Диагностика АВР и щита автоматики |
Включена
АВР проверяется в штатной схеме подключения — единственно корректный способ |
Невозможна
АВР привязан к электрической схеме объекта и не может быть вывезен |
| Итоговые затраты |
от 25 000 ₽
полный цикл дефектовки на объекте |
от 180 000 ₽
транспортировка + дефектовка + простой объекта |
Диагностика в реальных условиях
Многие симптомы — вибрация при конкретном типе нагрузки, перегрев при температуре воздуха в машзале +35°C, срабатывание АВР при падении напряжения в конкретной точке сети — воспроизводятся исключительно на объекте заказчика. В стационарной мастерской их не выявить.
Инженер КЭТ нагружает ДГУ вашим реальным потребителем, а не условным эквивалентным сопротивлением.
Объект не остаётся без защиты
Пока ДГУ находится в мастерской, объект полностью лишён резервного электроснабжения. Один незапланированный сбой питания в это время — и ущерб многократно превысит стоимость любого ремонта. Выездная дефектовка КЭТ не требует вывода агрегата из эксплуатации.
После дефектовки ДГУ немедленно возвращается в режим готовности к старту.
Экономия 30–40% бюджета диагностики
Транспортировка ДГУ мощностью 500 кВА и массой 5–7 тонн на спецтрале в Московском регионе обходится в 80 000–150 000 рублей только в одну сторону. Суммируя логистику, простой объекта и стационарную диагностику, выездной формат экономит от 150 000 до 350 000 рублей на каждом обследовании.
Для парка из 3 и более ДГУ экономия составляет от 450 000 ₽ в год.
Когда без стационарного ремонта не обойтись
Выездная дефектовка КЭТ определяет необходимость стационарного ремонта, когда этого требует технология — расточка блока цилиндров, балансировка коленчатого вала, перемотка статора альтернатора. В этих случаях инженер КЭТ заблаговременно согласует логистику и сроки, чтобы объект оставался без резервного питания минимально возможное время.
Парк из 2 и более ДГУ — заключите договор на комплексное обслуживание
Выездная дефектовка всего парка оборудования за один выезд. Фиксированная стоимость, персональный инженер, приоритетный аварийный выезд 24/7.

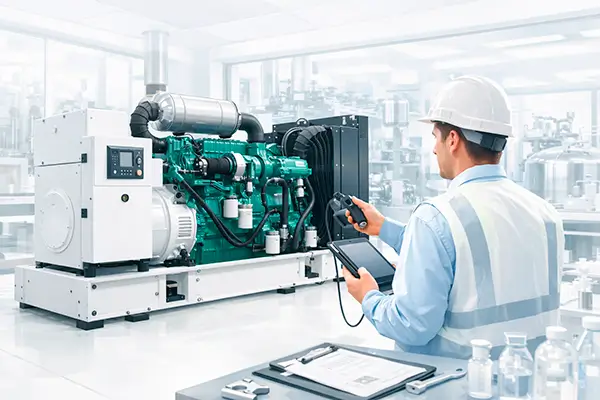

Как выездная дефектовка сохранила производство фармацевтического завода
Логистический и производственный кейс из практики инженеров КЭТ в 2024 году. Данные изменены согласно условиям NDA, суть и цифры — реальные.
Объект
Фармацевтический завод, Московская область
Оборудование
ДГУ Cummins C1100D5 (1100 кВА), 2018 г.в.
Наработка на момент обращения
4 200 моточасов без документальной дефектовки
Повод обращения
Периодический чёрный дым на разгоне + код E027 в журнале DSE8610
Ситуация Симптомы, которые «не мешали работать»
Главный энергетик завода обратился в КЭТ после того, как на ДГУ появился нерегулярный чёрный дым при выходе на рабочий режим. Предыдущий подрядчик провёл «осмотр» и выдал устное заключение: «загрязнён воздушный фильтр». Фильтр заменили — дым не прекратился.
Параллельно в журнале контроллера DSE8610 числилось 14 событий E027 (превышение температуры ОЖ) за последние 6 месяцев — на каждое из которых предыдущий сервис реагировал доливом антифриза. Первопричина не искалась.
Дефектовка КЭТ Что выявила инструментальная проверка
Решение КЭТ Ремонт без остановки объекта
По согласованию с заказчиком ремонт разбили на два этапа, чтобы объект не оставался без резервного питания. На первом выезде — замена форсунок, термостата и масла с промывкой системы. На втором через 10 дней — замена шатунных вкладышей 2 и 4 цилиндров с промывкой масляных каналов.
Результат
Потрачено на дефектовку и ремонт
385 000 ₽
Стоимость капремонта при аварийном отказе
от 3 200 000 ₽
Простой производства
0 дней
Предотвращённые убытки
более 5 800 000 ₽
Три года мы «лечили» симптомы, тратя по 40 000–60 000 рублей на каждый выезд сторонних мастеров. КЭТ за один день нашёл причину всего — термостат за три тысячи рублей и изношенные форсунки. Теперь работаем только по плановой дефектовке раз в год.
Главный энергетик, фармацевтическое предприятие, Московская область
Хронология кейса
- День 1 Заявка — выезд инженера КЭТ, полная дефектовка за 6 часов
- День 1 Передача дефектовочной ведомости, согласование сметы
- День 3 1-й ремонтный выезд: форсунки, термостат, масло — 1 день работы
- День 13 2-й выезд: замена вкладышей 2 и 4 цил., промывка масляной системы
- День 14 Нагрузочные испытания 100% — все параметры в норме. ДГУ введён в эксплуатацию
Не знаете, в каком состоянии ваш ДГУ? Узнайте за один выезд.
Инженер КЭТ подключится к контроллеру, снимет параметры, проведёт нагрузочные испытания и передаст дефектовочную ведомость в тот же день.
Дефектовка АВР — слабое звено, которое проверяют последним
Статистика КЭТ показывает: каждый третий отказ резервного электроснабжения на промышленном объекте вызван неисправностью АВР или щита управления ДГУ, а не самим дизельным двигателем. При этом АВР — единственный узел, который невозможно проверить вне реальной электрической схемы объекта. Стационарная мастерская здесь бессильна.
Три главные причины отказа АВР при реальном пропадании питания
Выгорание контактора
Главный контактор АВР рассчитан на определённое число коммутационных циклов. При отсутствии регулярной проверки подгоревшие контактные поверхности дают переходное сопротивление — контактор не срабатывает под полной нагрузкой, хотя при холостом тесте «щёлкает» исправно.
Метод обнаружения: тест переключения под нагрузкой с замером падения напряжения на контакторе
Сбой программы контроллера
Контроллеры DSE серий 7000–8000 и ComAp InteliATS имеют прошивку с параметрами задержек переключения, уставками напряжения и контрольными порогами. При несанкционированном изменении параметров или зависании прошивки контроллер не даёт команду на старт ДГУ в нужный момент.
Метод: считывание и верификация параметров через InteliConfig / DSE Configuration Suite
Разрыв цепей управления
Вибрация, термические деформации, коррозия клеммных соединений в щите автоматики приводят к пропаданию сигнальных цепей. Контроллер «видит» сеть в норме, хотя реальное напряжение на вводе давно пропало — стартовый сигнал на ДГУ не поступает.
Метод: прозвонка цепей, замер напряжений на каждой клемме щита под имитацией пропадания питания
Протокол дефектовки АВР в исполнении КЭТ
Визуальный осмотр и состояние монтажа
Проверка кабельных вводов, затяжки клемм, наличия следов подгорания, коррозии шин, состояния кабельных уплотнителей и заземления щита.
Считывание и верификация параметров контроллера
Подключение через DSE Configuration Suite или InteliConfig. Проверка уставок: задержка пуска ДГУ (норма 3–10 с), порог срабатывания по напряжению (норма 80% Uном), время отклика АВР (норма до 10 с).
Тест переключения под нагрузкой
Имитация пропадания основного питания при реальной нагрузке объекта. Хронометрирование: время от сигнала до пуска ДГУ, до выхода на номинальный режим, до переброса нагрузки.
Проверка обратного переключения
При восстановлении основного питания: задержка обратного переброса (норма 30–180 с), корректность снятия нагрузки с ДГУ, охлаждение двигателя на холостом ходу (норма 3–5 мин).
Измерение сопротивления контактных пар
Микроомметром замеряется переходное сопротивление главных контактов контактора АВР. Норма: не более 50 мкОм. Значения выше 100 мкОм — подгорание, требуется замена.
Составление акта проверки АВР
Документ с хронограммой переключений, значениями всех замеров, выявленными отклонениями и рекомендациями по настройке или замене компонентов.
Нормативные параметры АВР
| Задержка пуска ДГУ после пропадания питания | 3–10 сек |
| Время выхода ДГУ на номинальный режим | 10–20 сек |
| Порог срабатывания по напряжению | 80% Uном |
| Задержка обратного переброса на сеть | 30–180 сек |
| Охлаждение ДГУ на х.х. после отключения нагрузки | 3–5 мин |
| Переходное сопротивление контактора (норма) | до 50 мкОм |
| Переходное сопротивление (замена) | более 100 мкОм |
| Полное время переключения на резерв | до 30 сек |
Типичные дефекты АВР по частоте выявления
- Подгорание контактных пар главного контактора 38%
- Некорректные уставки контроллера 24%
- Окисление клеммных соединений цепей управления 19%
- Разряд или выход из строя АКБ 11%
- Прочее (реле, предохранители, прошивка) 8%
По данным выездов инженеров КЭТ за 2022–2024 гг., выборка 180 объектов.
Когда вы последний раз проверяли АВР под реальной нагрузкой?
Инженер КЭТ проверит АВР в штатной схеме подключения с имитацией аварийного переключения и передаст хронограмму и акт проверки в тот же день.
Сводные регламентные нормы для дефектовки ДГУ и компрессоров
Таблицы содержат допуски и предельные значения, которыми руководствуются инженеры КЭТ при дефектовке промышленного оборудования. Источники: Cummins Service Manual серий QSX / QSB / KTA, Perkins SPI2, Kaeser Service Documentation, Ingersoll Rand Maintenance Manual, ГОСТ 18353-79.
Параметры дизельного двигателя ДГУ
| Параметр | Норма | Внимание | Аварийный порог | Метод замера |
|---|---|---|---|---|
| Компрессия Cummins QSX15 | 26–28 бар | 22–25 бар | ниже 20 бар | Компрессометр на горячем двигателе |
| Компрессия Perkins 2806 / 4006 | 24–27 бар | 20–23 бар | ниже 19 бар | Компрессометр на горячем двигателе |
| Разброс компрессии по цилиндрам | до 10% | 10–15% | более 15% | Компрессометр, все цилиндры |
| Давление масла (холостой ход) | 1,5–2,5 бар | 1,0–1,5 бар | ниже 0,8 бар | Манометр или контроллер |
| Давление масла (под нагрузкой) | 3,5–5,5 бар | 2,5–3,5 бар | ниже 2,0 бар | Манометр или контроллер |
| Температура ОЖ (рабочая) | 82–95°C | 95–102°C | выше 106°C | Контроллер / пирометр |
| Содержание Fe в масле (Cummins) | до 100 ppm | 100–200 ppm | более 300 ppm | Спектрометр масла |
| Содержание Cu в масле | до 15 ppm | 15–30 ppm | более 50 ppm | Спектрометр масла |
| Содержание Al в масле | до 10 ppm | 10–20 ppm | более 30 ppm | Спектрометр масла |
| Вязкость масла (при 100°C) | 12–16 сСт | 10–12 сСт | менее 9 сСт | Вискозиметр |
Параметры альтернатора ДГУ
| Параметр | Норма | Внимание | Аварийный порог | Метод замера |
|---|---|---|---|---|
| Сопротивление изоляции обмоток (500 В) | более 2 МОм | 0,5–1 МОм | менее 0,5 МОм | Мегаомметр Fluke 1587 |
| Отклонение напряжения от номинала | ±2% | ±3–5% | более ±5% | Анализатор сети Hioki |
| Асимметрия напряжений по фазам | до 1% | 1–2% | более 2% | Анализатор сети Hioki |
| Отклонение частоты от 50 Гц | ±0,5 Гц | ±0,5–1 Гц | более ±1 Гц | Анализатор сети Hioki |
| THD (коэфф. гармонических искажений) | до 5% | 5–8% | более 8% | Анализатор качества эл/эн |
| Температура подшипников альтернатора | до 70°C | 70–85°C | более 95°C | Тепловизор / пирометр |
Параметры винтового компрессора (Kaeser / Ingersoll Rand)
| Параметр | Норма | Внимание | Аварийный порог | Метод замера |
|---|---|---|---|---|
| Рабочее давление нагнетания | паспортное ±3% | падение 5–15% | падение более 15% | Манометр на выходе |
| Температура нагнетания | до 90°C | 90–100°C | более 105°C | Термосенсор / пирометр |
| Содержание масла в воздухе (на выходе) | до 3 мг/м³ | 3–5 мг/м³ | более 5 мг/м³ | Масломер, маслоотделитель |
| Давление масла в системе смазки | 3,5–5,0 бар | 2,5–3,5 бар | ниже 2,0 бар | Манометр маслосистемы |
| Вибрация на подшипниках ротора | до 4,5 мм/с | 4,5–7,1 мм/с | более 7,1 мм/с | Виброметр ISO 10816 |
| Перепад давления на маслоотделителе | до 0,6 бар | 0,6–0,8 бар | более 1,0 бар | Дифманометр |
Цветовая классификация:
Норма — плановое обслуживание Внимание — срочная дефектовка Аварийный порог — немедленный остановПараметры вашего оборудования выходят за зелёную зону?
Инженер КЭТ проведёт полную инструментальную дефектовку и сравнит фактические значения с нормами производителя. Выезд в день обращения — Москва и Подмосковье.
Чек-лист главного механика перед вызовом выездной бригады КЭТ
Подготовленный объект сокращает время дефектовки на 30–40% и позволяет инженеру приступить к инструментальным замерам немедленно по прибытии. Ниже — перечень действий, которые главный механик или дежурный энергетик должен выполнить до приезда бригады КЭТ.
Документация и журналы
- Паспорт ДГУ или компрессора с указанием года выпуска и заводского номера
- Журнал технического обслуживания с датами и перечнем выполненных работ
- Показания счётчика моточасов на текущую дату
- Распечатка журнала событий контроллера DSE, ComAp или аналогичного за последние 6 месяцев
- Акты и ведомости прошлых дефектовок (при наличии)
Состояние оборудования на момент выезда
- ДГУ прогрет и готов к запуску — уровни масла и ОЖ проверены, топлива не менее 50% бака
- Обеспечен доступ к корпусу ДГУ с трёх сторон — минимум 0,8 м от стены для работы с инструментом
- Панели и кожухи сняты или откинуты — инженер не должен тратить время на разборку кожуха
- Щит АВР разблокирован и готов к проверке переключений — дежурный энергетик присутствует
- Нагрузка объекта штатная — нежелательно проводить дефектовку при плановом отключении потребителей
Организационные условия
- Оформлен пропуск на территорию объекта для автомобиля с оборудованием (газель или минивэн)
- Назначен ответственный сопровождающий из технического персонала заказчика на всё время дефектовки
- Подготовлено рабочее место для записей и оформления ведомости — стол, розетка 220 В для ноутбука
- Лицо, уполномоченное подписать акт дефектовки и согласовать смету, присутствует или доступно по телефону
Что инженер КЭТ привозит на объект
Инженер приезжает с полностью укомплектованной мобильной лабораторией. Заказчику не нужно предоставлять никакого инструмента.
VODIA 4 / EST SPI2
Анализатор сети Hioki PW3390
Компрессометр Mityvac
Тепловизор Flir E76
Виброметр ISO 10816
Набор для экспресс-анализа масла
Мегаомметр Fluke 1587
Микроомметр Metrel MI3200
Хронограф переключений АВР
Бланки дефектовочной ведомости
Если оборудование находится в аварийном состоянии
При аварийном выезде (ДГУ не запускается или остановился под нагрузкой) объём подготовки сокращается до минимума — достаточно обеспечить доступ на территорию и к щиту АВР. Инженер КЭТ проведёт первичную диагностику причины отказа за 30–60 минут.
Объект готов — инженер КЭТ может приехать уже сегодня
Оставьте заявку до 15:00 — бригада выедет в тот же день. Заявка после 15:00 — выезд на следующий день с 8:00.
Тарифы на выездную диагностику и дефектовку
Стоимость дефектовки зависит от мощности оборудования, состава проверяемых узлов и удалённости объекта от МКАД. Ниже приведены базовые тарифы для объектов в Москве и Московской области. Для объектов за пределами 50 км от МКАД рассчитывается индивидуально.
Диагностика ДГУ
60–250 кВА
от 25 000 ₽
стоимость выезда и дефектовки
Полная дефектовка ДГУ
250–750 кВА
от 55 000 ₽
включая анализ масла и нагрузочные испытания
ДГУ + АВР + Компрессор
мощность от 750 кВА или парк 2+ единиц
от 95 000 ₽
комплексная дефектовка всего объекта
Условия работы
| Зона выезда | Москва и МО — в тарифе. Свыше 50 км — по согласованию |
| Время выезда | Заявка до 15:00 — выезд в тот же день. Аварийный — 24/7 |
| Оплата | По факту выезда. Для юрлиц — безналичный расчёт, счёт-фактура и акт |
| Документы | Ведомость + акт выполненных работ + смета в день выезда |
| Гарантия на ремонт | 12 месяцев на все работы и запчасти, установленные КЭТ |
| Договор на обслуживание | Годовой контракт ТО — фиксированная стоимость, приоритетный выезд |
| НДС | Все цены без НДС. Для плательщиков НДС — счёт с выделенным налогом |
Всегда включено в стоимость
Оплачивается отдельно
Договор на годовое техническое обслуживание
Для промышленных предприятий с постоянным парком ДГУ и компрессоров КЭТ предлагает годовой контракт ТО с фиксированной стоимостью, неограниченным количеством выездов и персональным инженером-куратором.
Марки и серии оборудования, которое КЭТ диагностирует и ремонтирует
Инженеры КЭТ прошли авторизацию и заводское обучение по ключевым брендам промышленных ДГУ и компрессоров. На складе в Москве постоянно в наличии запасные части для перечисленных ниже серий оборудования — это сокращает срок ремонта после дефектовки до минимума.
ДГУ Дизельные генераторные установки
Cummins
Серии двигателей
- QSB 6.7 / QSL 9
- QSX 15 / QSK 19
- KTA 38 / KTA 50
- DQKAB / DQKC
Мощность
60–2500 кВА
Контроллеры
DSE 7320 / 8610 · InPower Pro
Perkins
Серии двигателей
- 1103 / 1104 / 1106
- 2206 / 2506 / 2806
- 4006 / 4008 / 4012
- 4016 TAG / TWG
Мощность
60–2250 кВА
Контроллеры
DSE · ComAp · DEIF
Caterpillar
Серии двигателей
- C4.4 / C6.6 / C9
- C13 / C15 / C18
- C27 / C32
- 3406 / 3412 / 3516
Мощность
80–2000 кВА
Контроллеры
EMCP 4.1 / 4.2 / 4.4
MTU · Volvo · Baudouin
MTU
Серии 1600 / 2000 / 4000 · до 3200 кВА
Volvo Penta
TAD серии — TAD1641GE / TAD1643GE / TWD
Baudouin
6M / 12M / 16M серии — 200–2500 кВА
Компрессоры Промышленные компрессорные установки
Kaeser
Винтовые, поршневые
Серии: SM / SK / BSD / ESD / FSD
Давление: 4–13 бар
Мощность: 5,5–315 кВт
Ingersoll Rand
Винтовые, центробежные
Серии: SSR / R Series / Sierra
Давление: 4–40 бар
Мощность: 7,5–355 кВт
Atlas Copco
Винтовые, пластинчатые
Серии: GA / GX / FF / ZT
Давление: 5–13 бар
Мощность: 5,5–500 кВт
CompAir · Gardner Denver
Винтовые, высокого давления
Серии: L / D / Broomwade
Давление: 5–350 бар
Мощность: 11–250 кВт
Альтернаторы
поддерживаемые марки
Не нашли свою марку оборудования в списке?
Позвоните или напишите — инженер КЭТ уточнит наличие документации и запасных частей для вашей модели ДГУ или компрессора в течение часа.
Сертификаты, допуски и партнёрский статус КЭТ
Работа с промышленным электрооборудованием требует разрешительной документации, допусков к электроустановкам и подтверждённой квалификации персонала. Ниже — полный перечень документов, которые КЭТ предоставляет по запросу заказчика.
Лицензии и допуски
Авторизация производителей
-
Cummins Authorized Service Distributor
Авторизованный дилер по обслуживанию и ремонту — серии QSB, QSX, KTA
-
Perkins Approved Distributor
Доступ к Perkins SPI2, оригинальным запчастям и технической документации
-
Kaeser Certified Service Partner
Сертификат на обслуживание и диагностику компрессоров серий SM, SK, BSD
-
DSE Training Certificate
Заводское обучение по настройке контроллеров серий DSE 7000 / 8000
Квалификация персонала
12
инженеров в штате — Москва
- Высшее техническое образование по специальности «Электроэнергетика» или «ДВС»
- Опыт работы с дизельными двигателями от 5 лет — каждый инженер
- Сертификаты на работу с VODIA 4, InPower Pro, InteliConfig, DSE Suite
- Допуск к работам на объектах с пожароопасными и взрывоопасными зонами
- Ежегодное обучение по охране труда и промышленной безопасности
Поставщики запасных частей и расходных материалов
КЭТ работает напрямую с официальными дистрибьюторами — без посредников. Срок поставки оригинальных запчастей по Москве — 1–3 рабочих дня.
Cummins Parts
официальный склад
Perkins Parts
авторизованный дистрибьютор
Stamford
запчасти альтернатора
DSE
контроллеры и платы
Kaeser Parts
расходники компрессора
ComAp
контроллеры InteliATS
КЭТ — авторизованный сервис с документами и гарантиями
Запросите пакет документов для вашего тендера или договора — свидетельство СРО, сертификаты авторизации, страховой полис. Вышлем в течение часа в PDF.
Закажите выездную дефектовку прямо сейчас
Инженер перезвонит в течение 15 минут, уточнит параметры оборудования и согласует удобное время выезда на ваш объект.
Оставить заявку на выезд инженера
Кузнецов Сергей Александрович
Руководитель Сервисцентра «Комплексные энергетические технологии» (КЭТ), главный инженер-практик по промышленным ДГУ и компрессорным установкам
Более 15 лет в отрасли технического обслуживания и ремонта промышленного энергооборудования. Основал Сервисцентр КЭТ в Москве и лично участвовал в формировании инженерного состава компании. Специализируется на сложных диагностических случаях — отказах ДГУ мощностью 500–2500 кВА на критически важных объектах: ЦОД, фармацевтические заводы, металлургические предприятия, логистические комплексы.
15+
лет опыта
400+
дефектовок проведено
12
инженеров в команде
180+
объектов в Москве и МО
Источники и нормативные документы, использованные в статье
Все технические параметры, нормы и регламенты, приведённые в статье, основаны на официальной документации производителей оборудования, государственных стандартах и отраслевых нормативах.
Service Manuals производителей
- Cummins Engine Service Manual — QSX15 Series. Publication No. 4101612-00. Cummins Inc., 2021
- Cummins Engine Service Manual — KTA38/KTA50 Series. Publication No. 3379297. Cummins Inc., 2020
- Perkins Workshop Manual — 2806 / 4006 Series. Publication No. TPD1346E. Perkins Engines, 2022
- Caterpillar Service Manual — C18 ACERT Generator Set. Publication KENR5149. Caterpillar Inc., 2019
- Kaeser Compressors — Service Manual BSD / ESD Series. Document No. 9_9098.60. Kaeser Kompressoren, 2023
- Ingersoll Rand — Maintenance Manual R-Series Rotary Screw Compressors. Ingersoll Rand, 2022
- Stamford Alternator Service Manual — HCI / UCI / PI Series. Cummins Generator Technologies, 2021
ГОСТ, НД и отраслевые стандарты
- ГОСТ 18353-79. Контроль неразрушающий. Классификация видов и методов. Стандартинформ, М., 2005
- ГОСТ Р 52776-2007. Машины электрические вращающиеся. Общие технические требования. Ростехрегулирование, 2007
- ПУЭ-7 (Правила устройства электроустановок), гл. 1.8: Нормы испытания оборудования. Минэнерго РФ, ред. 2022
- ПТЭЭП — Правила технической эксплуатации электроустановок потребителей. Минэнерго РФ, Приказ №6, 2003, ред. 2023
- ISO 10816-3:2009. Mechanical vibration — Evaluation of machine vibration. ISO, 2009
- ГОСТ 17494-87. Машины электрические вращающиеся. Классификация по степени защиты. ИПК Изд-во стандартов, 2003
- IEC 60034-1:2017. Rotating Electrical Machines. Rating and Performance. IEC, 2017
Отраслевые данные и практика КЭТ
- Cummins Planned Maintenance Program (PMP) — регламент ТО серий QSB, QSX, KTA. Cummins Inc., актуально 2024
- DSE Configuration Suite Manual — Controllers Series 7000 / 8000. Deep Sea Electronics, 2023
- ComAp InteliConfig User Guide — InteliATS NT / InteliGen NT. ComAp a.s., Prague, 2022
- Perkins SPI2 Diagnostics Software Reference. Perkins Engines Company Ltd., 2023
- Внутренняя статистика КЭТ по дефектовкам 180 объектов (2022–2024 гг.). Сервисцентр КЭТ, Москва, 2024
- Анализ масел — методические рекомендации по спектрометрии. Fleetguard / Cummins Filtration, 2022
- Flir E76 Thermal Camera — Application Note: Predictive Maintenance in Power Generation. Teledyne FLIR, 2023
