Ремонт генераторной части
альтернатора ДГУ
Диагностика, восстановление и перемотка синхронных альтернаторов промышленных дизельных электростанций мощностью 30–2500 кВт непосредственно на объектах заказчика. Сервисцентр КЭТ работает в Москве и Московской области.
Статья для главных механиков, энергетиков предприятий, инженеров эксплуатации, руководителей производств и владельцев объектов с резервным энергоснабжением.
Критерии немедленного вмешательства
-
Сопротивление изоляции (Rиз) Норма не ниже 1 МОм при 500 В. При 0,5 МОм и ниже предаварийное состояние
-
Виброскорость подшипников Норма не более 4,5 мм/с по ГОСТ ISO 10816. Превышение — немедленная остановка
-
Температура корпуса Выше 80°C при номинальной нагрузке — загрязнение каналов или перегрузка
-
Интервал ревизии Каждые 500 моточасов или раз в 6 месяцев — замер Rиз и осмотр диодного моста
Три главных факта об альтернаторе ДГУ
Проблема
Альтернатор не вырабатывает напряжение или выдаёт нестабильное качество электроэнергии. Причины — износ подшипников, деградация изоляции обмоток, отказ AVR или диодного моста, межвитковое замыкание статора.
Критерии вмешательства
Rиз ниже 1 МОм (ГОСТ Р МЭК 60034), виброскорость подшипника выше 4,5 мм/с (ГОСТ ISO 10816), температура корпуса выше 80°C в штатном режиме. При любом из этих признаков — остановка и диагностика.
Решение КЭТ
Полный ремонт генераторной части прямо на объекте заказчика, без демонтажа и транспортировки агрегата. Выезд бригады по Москве за 1-2 часа, по области за 3 часа. Аварийная служба 24/7.
Альтернатор не выдаёт напряжение или вибрирует выше нормы? Выездной инженер КЭТ приедет на объект и поставит точный диагноз за один визит.
Цифры, которые должен знать каждый энергетик
Сервисцентр КЭТ накопил статистику по более чем 10 годам выездного обслуживания промышленных ДГУ в Московском регионе. Эти данные помогают принимать правильные решения ещё до того, как возникла авария.
аварийных выездов связаны с отказами генераторной части
неисправностей устраняется прямо на объекте без демонтажа
моточасов — обязательный интервал замера сопротивления изоляции
дороже обходится простой предприятия, чем плановая ревизия альтернатора

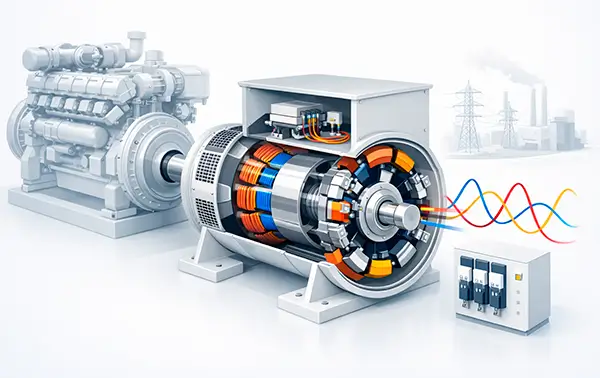

Что такое альтернатор промышленной ДГУ
Альтернатор преобразует механическую энергию вращения коленвала дизельного двигателя в трёхфазный переменный ток частоты 50 Гц. В промышленном классе ДГУ мощностью 100–2500 кВт применяются бесщёточные синхронные альтернаторы с системой самовозбуждения.
Основные мировые производители — Stamford (Cummins Generator Technologies), Leroy-Somer (Nidec), Marathon Electric, Mecc Alte. Паспортный ресурс агрегата составляет 40 000–60 000 моточасов при соблюдении регламента обслуживания.
Ключевые узлы альтернатора и регламент контроля
| Узел | Функция | Ресурс | Интервал контроля |
|---|---|---|---|
| Статор (обмотка) | Генерация трёхфазного ЭДС | 40 000–60 000 м/ч | каждые 500 м/ч |
| Ротор с обмоткой возбуждения | Создание магнитного поля | Соответствует статору | каждые 1000 м/ч |
| Подшипниковые узлы | Фиксация вала ротора | 20 000–25 000 м/ч | 8 000–12 000 м/ч |
| Диодный мост (вращающийся выпрямитель) | Преобразование тока возбуждения | 6–8 лет | каждые 500 м/ч |
| AVR (авторегулятор напряжения) | Стабилизация выходного напряжения ±0,5% | 10–15 лет | каждые 1000 м/ч |
| Вспомогательный возбудитель (Exciter) | Питание системы возбуждения ротора | Соответствует статору | каждые 1000 м/ч |
Когда последний раз проверяли Rиз и диодный мост вашего альтернатора?
Если прошло больше 500 моточасов или 6 месяцев — пора запросить выезд инженера КЭТ для плановой ревизии генераторной части.
Что теряет предприятие при отказе альтернатора
Промышленная ДЭС спроектирована по принципу последнего рубежа. Когда основная сеть падает, именно ДГУ держит конвейер, холодильные камеры, серверный зал или операционную. Двигатель может запуститься идеально — но если альтернатор не выдаёт напряжение, объект обесточен.
Традиционная схема ремонта — демонтаж, погрузка автокраном, перевозка на тягаче, ожидание цеха — обходится предприятию в логистику плюс 5–30 суток без резервного питания. КЭТ устраняет 70% неисправностей прямо на объекте.
Сценарий аварии
Пятница, 23:40. Основная сеть упала. Генератор запустился, набрал 1500 об/мин. Но напряжение на шинах АВР не появилось — альтернатор молчит. Каждые 10 минут простоя охлаждаемого склада — риск порчи товара на миллионы рублей.
Стоимость ТО против цены простоя
Замер Rиз, осмотр диодного моста, проверка AVR, замер вибрации. Время простоя 2–4 часа.
Выполняется на объекте за 1–4 часа. Восстанавливает возбуждение и стабильность напряжения.
Для ДГУ 500 кВА. Срок 7–21 день. К этому прибавьте логистику и простой объекта.
Потери зависят от отрасли. ЦОД и фарм-склад — верхняя граница. Без учёта штрафов по SLA.
Аренда автокрана — 15 000–40 000 ₽/день. Спецтранспорт (тягач и прицеп) — 30 000–80 000 ₽ в одну сторону. Ожидание очереди в стороннем цехе — 5–30 суток. Итого транспортно-логистические расходы: 80 000–150 000 ₽ сверх стоимости ремонта.
Не знаете, сколько будет стоить ремонт альтернатора на вашем объекте? Инженер КЭТ составит дефектную ведомость и смету за один выезд.
Симптомы неисправности альтернатора
Большинство отказов альтернатора развиваются неделями и даже месяцами. Зная симптомы заранее, главный механик может остановить деградацию задолго до аварийного выезда.
| Симптом | Вероятная причина | Срочность | Действие |
|---|---|---|---|
| Нет напряжения при запуске ДГУ | Отказ AVR или полный пробой диодного моста возбудителя | Авария | Вызов КЭТ 24/7 |
| Напряжение нестабильно, «плавает» более ±5% | Неисправный AVR, межвитковое замыкание в статоре | Авария | Вызов КЭТ 24/7 |
| Вибрация выше 4,5 мм/с | Разбалансировка ротора, разрушение подшипника | Стоп | Немедленная остановка |
| Запах горелой изоляции | Перегрев обмоток, начало КЗ на корпус | Стоп | Немедленная остановка |
| Напряжение занижено (ниже 380 В) | Деградация обмотки ротора, сбой возбуждения | 48 часов | Плановый ремонт |
| Шум, вой или скрежет при работе | Износ или разрушение подшипников ротора | 48 часов | Плановый ремонт |
| Rиз ниже 1 МОм по мегаомметру | Увлажнение или деградация изоляции статора и ротора | Срочно | Сушка обмоток |
Физика основных отказов
Деградация изоляции
Обмотка статора пропитана лаком класса нагревостойкости F (155°C) или H (180°C). При нарушении регламента лаковая плёнка стареет — срок службы сокращается с 15–20 лет до 3–5 лет.
По ГОСТ Р МЭК 60034-1 минимальный Rиз для 400 В — не менее 1,4 МОм в холодном состоянии.
Отказ диодного моста
Пробой одного диода снижает мощность возбуждения вдвое. Пробой двух — полное отсутствие возбуждения. Замена «по аналогу» без балансировки ротора приводит к ускоренному разрушению новых подшипников.
После любого вмешательства в ротор — обязательная динамическая балансировка на стенде.
Износ подшипников
Ротор массой 80–500 кг вращается на 1500 об/мин. Ресурс подшипников Stamford при соблюдении регламента смазки — 20 000–25 000 м/ч. При нарушении интервалов — 5 000–8 000 м/ч.
Вой на частоте вращения и рост виброскорости выше 4,5 мм/с — признаки надвигающегося отказа.
Обнаружили один из симптомов? Не ждите аварии. Инженер КЭТ приедет, проведёт диагностику и выдаст протокол с результатами.
Алгоритм ремонта альтернатора: как работает бригада КЭТ
Выездная бригада КЭТ проводит полный цикл диагностики и ремонта альтернатора непосредственно на объекте заказчика. Каждый этап фиксируется в протоколе — заказчик получает документальное подтверждение всех параметров до и после работ.
Первичная диагностика под напряжением
ДГУ работает в штатном режиме. Инженер проводит:
- Замер выходного напряжения по трём фазам осциллографом — оценка симметрии и THD
- Контроль температуры корпуса статора и подшипниковых щитов тепловизором
- Замер виброскорости на подшипниковых крышках вибродатчиком
- Оценка тока возбуждения по показаниям AVR
Диагностика в отключённом состоянии
ДГУ остановлен. Полный электрический контроль узлов:
- Замер Rиз обмоток мегаомметром 500 В и 1000 В с протоколом по ГОСТ Р МЭК 60034
- Измерение омического сопротивления обмоток по фазам — выявление несимметрии более 2%
- Визуальный осмотр диодного моста на прогары и механические повреждения
- Проверка AVR — Stamford AS480, SX460, Basler DECS и аналоги
Дефектная ведомость и согласование объёма
По итогам диагностики инженер составляет дефектную ведомость с указанием типа неисправности и рекомендованного объёма работ. Заказчик получает прозрачный расчёт. Никаких скрытых работ без согласования.
Ремонтные работы на объекте
- Замена диодов вращающегося выпрямителя с контролем балансировки
- Замена или перепрошивка AVR — Stamford AS480, SX460, Basler DECS
- Замена подшипников ротора на объектах с доступным пространством
- Сушка обмоток методом токового нагрева при Rиз от 0,2 МОм
- Очистка вентиляционных каналов ротора и статора
Работы в мастерской:
Полная перемотка статора, перемотка ротора, динамическая балансировка, восстановление контактных колец.
Контрольные испытания после ремонта
- Замер Rиз — норма не ниже 100 МОм для новой перемотки
- Прогон на холостом ходу 2 часа — контроль температуры и вибрации
- Нагрузочный тест — 25% / 50% / 75% / 100% номинала с фиксацией параметров
- Проверка симметрии напряжений по фазам — допустимо не более 2% по ГОСТ 32144-2013
Инструментарий выездной бригады КЭТ
На борту каждого выездного автомобиля
Инженер КЭТ приедет с готовым комплектом запчастей
Собственный склад AVR, диодных мостов и подшипников Stamford, Leroy-Somer, Marathon Electric. В большинстве случаев ремонт выполняется за один выезд.
Альтернаторы и AVR, с которыми работает КЭТ
Промышленные ДГУ мощностью 50–2500 кВА комплектуются синхронными альтернаторами четырёх основных брендов. Каждый бренд имеет собственную линейку AVR и вращающихся возбудителей с несовместимыми разъёмами и алгоритмами настройки. КЭТ работает со всеми четырьмя производителями и держит запасные части на складе.
Самый распространённый бренд в России. Устанавливается на Cummins, FG Wilson, SDMO, AKSA. Диапазон мощностей 7,5–3250 кВА.
Французский производитель. Устанавливается на Caterpillar, Volvo Penta, Deutz, MTU. Диапазон мощностей 6–3600 кВА.
Американский производитель. Широко применяется в ДГУ Cummins и Kohler мощностью 15–2750 кВА. Характерная двухопорная конструкция.
Итальянский производитель. Часто встречается на ДГУ китайской сборки — SDMO, Gesan, JCB. Диапазон мощностей 5–3375 кВА.
Регламент технического обслуживания генераторной части
Приведённые интервалы действуют при нормальных условиях эксплуатации. В тяжёлых условиях интервалы сокращаются вдвое.
| Вид работы | Интервал (м/ч) | Периодичность (мес) | Нормативный документ |
|---|---|---|---|
| Замер Rиз мегаомметром 500 В | 500 | 6 | ГОСТ Р МЭК 60034, Stamford SI-MANUAL |
| Визуальный осмотр и чистка диодного моста | 500 | 6 | Stamford Maintenance Schedule |
| Замер вибрации подшипников | 500 | 6 | ГОСТ ISO 10816-3 |
| Проверка и настройка AVR под нагрузкой | 1000 | 12 | Руководство AVR производителя |
| Замена смазки подшипников (NBU15) | 1000 | 12 | Stamford Installation Manual |
| Пропитка обмоток статора лаком ПЭ-933 | 8 000 | 96 | ГОСТ Р МЭК 60034-1, ПЭ-933, ПЭ-916 |
| Замена подшипников ротора | 20 000–25 000 | По состоянию | Stamford, SKF Bearing Guide |
| Полная перемотка статора | По состоянию | По состоянию | При Rиз менее 0,5 МОм, КЗ или обрыве |
Не знаете, какая марка альтернатора стоит на вашей ДГУ?
Сообщите модель и мощность ДГУ — инженер КЭТ определит тип альтернатора, совместимый AVR и уточнит наличие запчастей на складе ещё до выезда на объект.
Кейс: Cummins C500D5 / Stamford HCI534D — ремонт без демонтажа
Производственный объект в Московской области. ДГУ 500 кВА — резервное питание конвейерной линии. Инженер КЭТ провёл полный цикл диагностики и ремонта альтернатора за один выезд без транспортировки агрегата.
Клиент сообщил: при плановом запуске ДГУ напряжение на шинах не появляется. Двигатель набирает 1500 об/мин в штатном режиме. Rиз, замеренный собственным персоналом мегаомметром ЭС0202/1 при 500 В — 0,32 МОм. Запах горелой изоляции в боксе слабо выражен.
Контрольный замер мегаомметром Fluke 1587FC при 1000 В показал: Rиз статора 0,28 МОм. Диодный мост — три диода из шести дефектны. AVR Stamford AS480 исправен — управляющий сигнал отсутствует из-за низкого Rиз возбудителя.
- Замена всего комплекта диодов вращающегося выпрямителя (6 шт. BY500)
- Сушка обмоток статора методом токового нагрева 8 часов при 80–100°C
- Пропитка доступных участков обмотки статора лаком ПЭ-916 однократная
- Продувка и чистка вентиляционных каналов ротора и статора
- Контрольная настройка AVR AS480 под нагрузочным тестом 25–100% Рном
Параметры до и после ремонта
| Параметр | До | После |
|---|---|---|
| Rиз статора (500 В) | 0,28 МОм | 3,5 МОм |
| Напряжение на шинах | 0 В | 400 В |
| THD напряжения | — | < 3% |
| Несимметрия фаз | — | < 1% |
| Температура корпуса | 68°C | 52°C |
| Срок выполнения | — | 1 день |
Экономия от выездного ремонта
Хотите получить полный протокол диагностики по своей ДГУ?
После каждого выезда КЭТ выдаёт заказчику протокол с параметрами до и после ремонта, подписанный инженером. Документ принимается для предъявления страховщику и собственнику.
На объекте или в мастерской — когда что выбирать
Не каждый вид ремонта альтернатора можно выполнить без демонтажа. Ниже честное сравнение двух подходов с указанием конкретных видов работ для каждого случая.
| Вид работы | Выезд на объект | Мастерская |
|---|---|---|
| Замена AVR | 1–3 часа | Нецелесообразно |
| Замена диодного моста | 2–4 часа | Нецелесообразно |
| Сушка обмоток (Rиз от 0,2 МОм) | 6–12 часов | Также возможно |
| Замена подшипников | Зависит от доступа | С балансировкой |
| Частичная перемотка секций статора | Не выполняется | 7–14 дней |
| Полная перемотка статора | Не выполняется | 14–25 дней |
| Динамическая балансировка ротора | Не выполняется | 1–3 дня |
| Восстановление контактных колец | Не выполняется | 2–5 дней |
Когда выезд на объект оптимален
- Отказ AVR или диодного моста — наиболее частая причина (70% случаев)
- Rиз выше 0,2 МОм — сушка обмоток и пропитка восстанавливают без перемотки
- Вес агрегата свыше 5 тонн — демонтаж экономически нецелесообразен
- Аварийная ситуация — объект должен быть восстановлен в течение суток
Когда мастерская неизбежна
- Rиз ниже 0,1 МОм или полное КЗ витков статора — требуется полная перемотка
- Обрыв обмотки ротора с физическим повреждением намоточного провода
- Износ или разрушение подшипников с необходимостью динамической балансировки
- Выработка контактных колец более 30% — требует токарного восстановления
Не уверены, можно ли отремонтировать ваш альтернатор без демонтажа? Инженер КЭТ скажет ещё по телефону, реально ли решить вопрос выездом.
Признаки неисправности генераторной части
Большинство отказов альтернатора имеют предшествующий период с характерными симптомами. Своевременное распознавание симптома позволяет выполнить плановый ремонт вместо аварийного восстановления и сократить стоимость работ в 3–5 раз.
Электрические симптомы
Отсутствие напряжения
Двигатель работает, обороты в норме, но напряжения на выходных шинах нет. Наиболее вероятные причины — отказ AVR, обрыв обмотки возбудителя или полный выход из строя диодного моста.
Нестабильное напряжение
Напряжение «плавает» при переходных нагрузках. Признак расстройки ПИД-регулятора AVR или износа щёточно-контактного узла (при щёточной схеме возбуждения).
Высокий THD напряжения
THD превышает 5% (норма ГОСТ 13109 — менее 5%). Причина — разбаланс диодного моста или повреждение отдельных обмоточных секций статора.
Несимметрия фаз
Разность напряжений между фазами превышает 2% (норма ГОСТ Р 32144). Признак межвиткового КЗ в одной из фазных обмоток статора или обрыва части витков.
Механические и тепловые симптомы
Вибрация выше нормы
Виброскорость превышает 4,5 мм/с по ГОСТ ISO 10816-3. При 7,1 мм/с и выше — немедленная остановка. Причины: дисбаланс ротора, износ подшипников, несоосность с двигателем. Продолжение работы разрушит обмотки ротора.
Перегрев корпуса
Температура корпуса при номинальной нагрузке выше 80°C. Причины: засорение вентиляционных каналов, работа на перегрузке, деградация изоляции. Ускоряет старение изоляции по закону Монтсингера.
Запах горелой изоляции
Стойкий запах горелого лака или дым при запуске — термическая деградация изоляции обмоток. Немедленная остановка и полная диагностика. Дальнейшая эксплуатация недопустима.
Обнаружили один из этих симптомов на своём объекте?
Опишите ситуацию инженеру КЭТ по телефону — получите предварительный диагноз без выезда и оценку стоимости ремонта ещё до приезда бригады.
Этапы диагностики и ремонта альтернатора
Стандартный алгоритм работы КЭТ на объекте — от принятия заявки до подписания акта сдачи-приёмки. Каждый этап имеет фиксированный регламент и передаётся заказчику в виде письменного протокола.
Оставьте заявку — инженер КЭТ перезвонит за 15 минут
Укажите модель ДГУ и опишите симптомы. Вы получите предварительную оценку стоимости ремонта ещё до приезда бригады на объект. Аварийный выезд — круглосуточно 24/7.
Ориентировочная стоимость ремонта альтернатора
Точная стоимость формируется после инструментальной диагностики и согласования дефектной ведомости. Указанные ниже диапазоны — ориентир для предварительного планирования бюджета. Стоимость запасных частей включается в итоговую смету отдельной строкой. Работа выполняется только после письменного согласования суммы.
- Замер Rиз мегаомметром 500/1000 В
- Проверка диодного моста и AVR
- Замер вибрации подшипников
- Письменный протокол с параметрами
- AS480, SX460, MX341 — от 8 000 ₽
- R449, R450, D700 — от 18 000 ₽
- Диодный мост (комплект) — от 6 500 ₽
- Настройка AVR под нагрузкой включена
- Сушка токовым нагревом 6–12 часов
- Пропитка лаком ПЭ-916 или ПЭ-933
- Контрольный замер Rиз после сушки
- Диапазон мощностей 50–500 кВА
- Частичная перемотка 1–2 секций
- Полная перемотка статора с пропиткой
- Перемотка ротора (обмотка возбуждения)
- Балансировка ротора включена в смету
Стоимость запасных частей (AVR, диоды, подшипники, обмоточный провод) рассчитывается отдельно и зависит от марки и модели альтернатора. Транспортные расходы при выезде свыше 30 км от МКАД — по договорённости. НДС 20% для юридических лиц.
Хотите точную смету ещё до выезда инженера?
Сообщите модель ДГУ, мощность и описание неисправности — составим предварительную смету по телефону в течение 30 минут.
Почему инженеры выбирают КЭТ
Сервисцентр КЭТ специализируется исключительно на промышленных дизельных электростанциях мощностью 30–2500 кВт. Узкая специализация означает, что каждый инженер в штате работал с вашим типом оборудования сотни раз.
ремонта ДГУ
альтернаторов
выезд
Ремонт без демонтажа на объекте
70% работ выполняется непосредственно на объекте без транспортировки агрегата. Экономия на логистике достигает 80 000–150 000 ₽ для машин свыше 200 кВА.
Складской запас запчастей
AVR серий AS480, SX460, MX341, R449, R450, DSR, диоды BY500 и аналоги, подшипники SKF/FAG для основных моделей Stamford и Leroy-Somer — в наличии на складе, привозятся с первым выездом.
Протокол и гарантия 12 месяцев
После каждого ремонта заказчик получает протокол с измеренными параметрами до и после ремонта. Гарантия на работы — 12 месяцев или 1000 моточасов. Документы принимаются страховыми компаниями и контролирующими органами.
Инженеры с допуском V группы ЭБ
Все инженеры КЭТ имеют V группу допуска по электробезопасности и сертификаты производителей Cummins, Perkins, Caterpillar. Работы выполняются в соответствии с ПТЭП и регламентами заводов-изготовителей.
Аварийный выезд 24/7
Дежурная бригада доступна круглосуточно, включая выходные и праздники. Время прибытия по Москве — до 2 часов, по Московской области — до 4 часов. Телефон аварийной службы принимает звонки и мессенджеры без перерывов.
Работаем с юридическими лицами, договор и закрывающие документы
Счёт, акт КС-2/КС-3, протокол измерений — весь пакет документов для бухгалтерии и технического отдела. НДС 20% для юр. лиц.
Альтернатор требует внимания? Звоните прямо сейчас.
Опишите симптомы — инженер КЭТ даст предварительную оценку по телефону. Выезд бригады по Москве за 1–2 часа, по Московской области за 3–4 часа. Аварийная служба работает круглосуточно без выходных.
Обслуживаем альтернаторы производителей
Сергей
Александрович
Кузнецов Сергей Александрович
Основатель и руководитель сервисцентра КЭТ. Инженер-электрик, специализация — синхронные машины переменного тока и системы резервного электроснабжения. Практический стаж в обслуживании и ремонте промышленных ДГУ — более 14 лет. Лично выполнил диагностику и ремонт более 400 альтернаторов мощностью от 50 до 2000 кВА производства Stamford, Leroy-Somer, Marathon Electric и Mecc Alte на объектах Москвы и Московской агломерации.
Сертифицированный специалист по оборудованию Cummins Generator Technologies и Caterpillar Electric Power. Группа допуска по электробезопасности — V. Имеет допуск к работам в электроустановках напряжением выше 1000 В. Разработал внутренний регламент КЭТ по диагностике генераторной части ДГУ, применяющийся как корпоративный стандарт обслуживания с 2015 года.
Источники и нормативная литература
При подготовке статьи использовались действующие государственные стандарты, технические регламенты производителей оборудования и профессиональная литература по электромашиностроению. Все числовые параметры и нормы приведены в соответствии с указанными ниже источниками.
- ГОСТ Р МЭК 60034-1:2014 — Машины электрические вращающиеся. Номинальные данные и характеристики
- ГОСТ ISO 10816-3:2017 — Вибрация. Оценка состояния машин по измерениям на невращающихся частях
- ГОСТ Р 32144-2013 — Нормы качества электрической энергии в системах электроснабжения
- ГОСТ 13109-97 — КЭ в системах электроснабжения (норма THD)
- ПУЭ изд. 7 — Правила устройства электроустановок, разделы 1.7, 1.8
- ПТЭП 2022 — Правила технической эксплуатации электроустановок потребителей
- Cummins Generator Technologies — Stamford HCI/UCI/PI Series Installation, Operation and Maintenance Manual
- Cummins CGT — AVR AS480, SX460, MX341 Technical Data Sheet
- Nidec Leroy-Somer — LSA 44/46/50 Series Maintenance Manual, R449/R450 AVR Specification
- Mecc Alte S.p.A. — ECP34/ECO43 Service Manual, DSR/DSRi AVR Commissioning Guide
- SKF Group — Bearing Maintenance Handbook, раздел «Electrical machines»
- Fluke Corporation — Insulation Resistance Testing Application Guide (1587FC)
- Вольдек А.И., Попов В.В. «Электрические машины. Машины переменного тока». СПб.: Питер, 2010
- Иванов-Смоленский А.В. «Электрические машины». М.: Энергоатомиздат, 1998
- Жуков В.П. «Эксплуатация и ремонт синхронных генераторов». М.: Энергия, 2003
- Шабад М.А. «Защита синхронных генераторов малой мощности». Л.: Энергия, 1985
- Монтсингер В.М. — закон тепловой деградации изоляции. AIEE Transactions, 1930
- IEC 60034-27-1:2017 — Off-line measurement of dissipation factor and capacitance of stator winding
Часто задаваемые вопросы об альтернаторе ДГУ
Собрали наиболее частые вопросы от главных механиков, энергетиков и руководителей объектов. Если вашего вопроса нет в списке — позвоните, инженер КЭТ ответит по телефону без выезда.
Первым делом проверьте AVR (автоматический регулятор напряжения) — это наиболее частая причина полного отсутствия напряжения при исправном двигателе. Визуально осмотрите плату на предмет подгоревших элементов, проверьте питание AVR (обычно 110–240 В AC или 12 В DC от аккумулятора панели). Следующим шагом проверьте диодный мост мультиметром в режиме диода — все шесть диодов должны проводить ток только в одном направлении.
Если AVR и диодный мост в норме, замерьте сопротивление обмотки возбудителя (нормальное значение — от 5 до 30 Ом в зависимости от модели). Обрыв обмотки даст бесконечное сопротивление. В большинстве случаев причина устраняется заменой AVR или диодного моста прямо на объекте без демонтажа агрегата.
По ГОСТ Р МЭК 60034 сопротивление изоляции (Rиз) обмоток альтернатора при температуре 20°C должно быть не менее 1 МОм при измерении мегаомметром напряжением 500 В (для машин до 1 кВ) или 1000 В (для машин выше 1 кВ). Значение от 0,5 до 1 МОм — предаварийное состояние, требующее контроля. Ниже 0,5 МОм — эксплуатация недопустима, необходима немедленная сушка.
Сушку обмоток проводят методом токового нагрева (пропуск тока через обмотку от внешнего источника) или тепловыми пушками. Процесс занимает 6–16 часов в зависимости от степени увлажнения и мощности машины. После сушки при Rиз выше 1 МОм выполняется пропитка лаком ПЭ-916 для восстановления барьерных свойств изоляции и предотвращения повторного увлажнения.
Нестабильность напряжения при переходных нагрузках чаще всего указывает на расстройку ПИД-регулятора AVR. Регулятор стабилизирует напряжение через управление током возбуждения, и если постоянная времени разрегулирована, возникают осцилляции. Проверьте потенциометры STABILITY и VOLTAGE на плате: вращение по часовой стрелке замедляет реакцию, против — ускоряет. Большинство случаев «плавания» устраняется подстройкой AVR под нагрузкой за 1–2 часа.
Если подстройка AVR не даёт результата, причина может быть в межвитковом замыкании обмотки статора. Признак — несимметрия токов по фазам более 5% при симметричной нагрузке. Для подтверждения выполняется замер активного сопротивления всех трёх фазных обмоток — разница между фазами не должна превышать 2% от среднего значения. Расхождение больше — повреждение обмотки.
В подавляющем большинстве случаев ремонт экономически целесообразнее замены. Новый альтернатор Stamford или Leroy-Somer мощностью 200–500 кВА стоит от 600 000 до 2 500 000 ₽, плюс монтаж и согласование. Ремонт той же машины (замена AVR, сушка обмоток, смена подшипников) обходится в 15 000–120 000 ₽ и возвращает агрегат к паспортным характеристикам. Срок службы отремонтированного альтернатора при соблюдении регламента ТО составляет ещё 10–15 лет.
Замена оправдана только в двух случаях — термическое разрушение обмоток статора при пожаре или длительном КЗ (когда стоимость полной перемотки превышает 65–70% цены нового агрегата), либо физический износ корпуса и вала при сроке эксплуатации свыше 25–30 лет. Инженер КЭТ оценит состояние при диагностике и честно даст рекомендацию по обоим вариантам.
Регламент обслуживания генераторной части определяется производителем и режимом эксплуатации. Для агрегатов в режиме резервного питания (до 200 часов в год) минимальный интервал — каждые 500 моточасов или раз в 12 месяцев. В объём входят замер Rиз обмоток, осмотр диодного моста и AVR, продувка вентиляционных каналов, контроль затяжки болтовых соединений клеммной коробки.
Для агрегатов в режиме основного или пикового питания (наработка свыше 1000 часов в год) частоту увеличивают до одного раза в 6 месяцев. Смазка подшипников выполняется по регламенту производителя — обычно каждые 2000 моточасов для закрытых подшипников серии 6300–6400. Контроль состояния изоляции тепловизором рекомендуется раз в год при наработке свыше 500 часов.
Время зависит от вида ремонта. Замена AVR или диодного моста — 2–4 часа, включая диагностику, замену и нагрузочный тест. Замена подшипников — 4–8 часов в зависимости от конструкции альтернатора и типа посадки. Сушка обмоток токовым нагревом — 8–16 часов непрерывной работы, поэтому её, как правило, выполняют в ночное время без прерывания производственного процесса.
Полная перемотка статора требует демонтажа и вывоза обмоточного узла в мастерскую — срок составляет 5–10 рабочих дней. Для крупных машин мощностью свыше 500 кВА КЭТ может организовать временный подменный агрегат на период ремонта — уточняйте наличие при подаче заявки. После любого ремонта обязательно выполняется нагрузочный тест с измерением параметров качества электроэнергии.
